本實驗臺是以一個電動機驅動的包含帶傳動，曲柄滑塊機構的工作機在內的機械系統用于機械原理課程中機械的穩定運轉狀態下機械的周期性速度波動及其調節課程中的實驗裝置。利用傳感器、計算機等先進的實驗技術手段進行實驗操作，訓練掌握現代化的實驗測試手段和方法增強工程實踐能力。

實驗項目內容：

1、機械速度波動測試仿真實驗：

觀察機械的速度波動現象，求解系統運轉的不均勻性。調節電機轉速，觀察不同轉速下的速度波動現象，實測與仿真曲線對比。

2、機械速度波動調節實驗：

改變飛輪大小，觀測機械速度波動變化情況，并與理論計算結果進行比較分析。

性能與特點：

1、曲柄滑塊機構實驗臺采用了特制的曲軸和連桿，構思嚴密，設計精巧，能確保組成實驗臺的各個運動構件有良好的配合間隙，外形美觀，操作方便，使用壽命長。

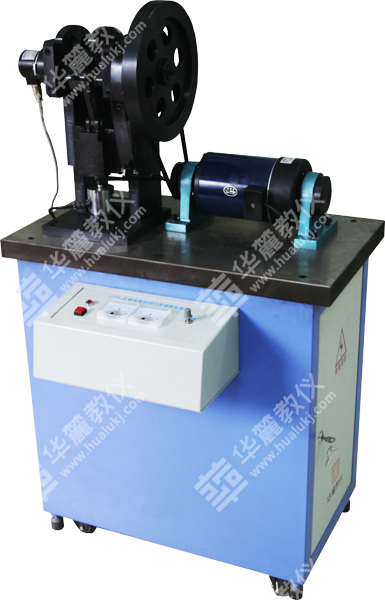

2、該實驗臺由機座、直流調速電動機，皮帶傳動裝置和曲柄滑塊機構等主要零部件組成。曲軸一端裝有角位移傳感器，另一端裝有飛輪。

3、該實驗臺配有大小飛輪各一件，供測試實驗用，顯示不同飛輪質量的調速效果。

4、主控制系統采用56通道單端輸入，28通道雙端輸入，12位精度，1M采集頻率與計算機采用串口聯機使用。

5、使用專用軟件，能迅速準確處理、分析數據，測繪及打印實測曲線；不配計算機時可利用液晶屏面板窗口顯示的數據，計算，分析，繪制曲線。

6、本實驗臺制作精細、噴塑表面平整光滑清潔、無劃跡和脫落斑點，發蘭鍍鉻、鍍鎳表面光亮無銹斑，鋼制件精加工表面作防銹處理，各銘牌粘貼安裝位置正確，粘貼平整和無貼斜現象。

主要配置及技術參數：

1、直流調速電動機  數量1個 220V 355W 轉速n=1500轉/分

2、直流電機調速電源SK200B    數量1個

3、角位移傳感器   數量1個  壓力傳感器0-50N 1個，0-200N 1個

4、計算機軟件光盤   1張

5、數據采集卡 1 套

6、大飛輪  φ280 ×30

7、小飛輪  φ260 ×30

8、實驗臺外形  700×560×134mm
